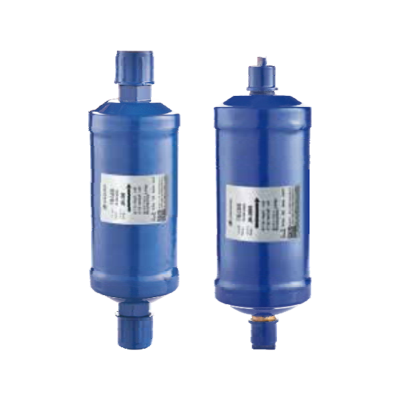

คู่มือขนาดตัวกรองแห้งของสารทำความเย็น HVAC
เหตุใดขนาดจึงสำคัญเกินกว่า “จะพอดีหรือไม่”
การเลือกขนาดเครื่องกรองแห้งที่ถูกต้องไม่ได้เป็นเพียงการตัดสินใจเรื่องบรรจุภัณฑ์เท่านั้น มันส่งผลโดยตรงต่อเสถียรภาพของระบบ อายุการใช้งานของคอมเพรสเซอร์ และประสิทธิภาพการใช้พลังงาน หน่วยที่มีขนาดเล็กเกินไปสามารถอิ่มตัวได้อย่างรวดเร็ว ทำให้กรด ตะกอน และความชื้นไหลเวียนได้นานก่อนที่อุปกรณ์จะถึงช่วงการบริการที่คาดไว้ ในทางกลับกัน หน่วยที่มีขนาดใหญ่เกินไปโดยพลการอาจทำให้เกิดแรงดันตกโดยไม่จำเป็น สร้างปัญหาการส่งคืนน้ำมันที่โหลดต่ำ และทำให้การอพยพยุ่งยาก ในท่อของเหลว แรงดันตกมากเกินไปจะลดการดูดสุทธิบวกที่อุปกรณ์ขยาย ทำให้เกิดอาการกะพริบ เครื่องระเหยที่อดอาหาร และความร้อนยวดยิ่งที่ไม่สามารถคาดเดาได้ ในสายดูด (ใช้ชั่วคราวสำหรับการทำความสะอาดหรือในการบริการพิเศษ) ขนาดที่ไม่ถูกต้องอาจทำให้แรงดันลดลงและเพิ่มอัตราส่วนการอัด ซึ่งจะกัดกร่อนความจุและเพิ่มอุณหภูมิที่ปล่อยออกมา แนวปฏิบัติที่ดีที่สุดคือการสร้างสมดุลระหว่างความสามารถในการปนเปื้อน แรงดันตกที่ยอมรับได้ที่การไหลของมวลที่ออกแบบ และลักษณะความหนืดของสารทำความเย็น โดยคำนึงว่าสารทำความเย็นแบบผสมและสารทำความเย็นแรงดันสูงจะมีพฤติกรรมแตกต่างจากของเหลวแบบเดิม
กฎทั่วไปที่ยังต้องมีการตรวจสอบ
เพื่อการประมาณการที่รวดเร็ว ช่างเทคนิคจำนวนมากจะเชื่อมโยงขนาดของเครื่องทำแห้งกับน้ำหนักของอุปกรณ์ จากนั้นตรวจสอบการเลือกกับกราฟการไหล/แรงดันตกของผู้ผลิต ตามแนวทางทั่วไป ให้เลือกเครื่องทำแห้งแบบสายของเหลวซึ่งมีอัตราการไหลที่สารทำความเย็นและอุณหภูมิการควบแน่นของคุณทำให้เกิดแรงดันตกคร่อมที่ยอมรับได้ ซึ่งมักจะกำหนดเป้าหมายไว้ภายใต้เศษเสี้ยวเล็กๆ ของบาร์ (หรือไม่กี่ psi) ในการออกแบบ ความสามารถในการปนเปื้อนควรเหมาะสมกับสถานการณ์การติดตั้ง: อุปกรณ์ใหม่บนท่อที่สะอาดสามารถใช้ยูนิตขนาดกะทัดรัดได้ ในขณะที่การปรับปรุงใหม่ ความเหนื่อยหน่าย หรือระบบที่สัมผัสกับสภาพแวดล้อมระหว่างการก่อสร้างที่ยาวนานจะได้รับประโยชน์จากปริมาตรที่มากขึ้นและมวลสารดูดความชื้นที่สูงขึ้น ชั่งน้ำหนักประเภทน้ำมันและการผสมกันด้วย น้ำมัน POE ไล่ความชื้นอย่างรวดเร็ว ดังนั้นการควบคุมความชื้นที่ตกค้างจึงเป็นสิ่งสำคัญ โดยเฉพาะอย่างยิ่งกับส่วนผสม HFC/HFO ปรับกฎทั่วไปให้สอดคล้องกับข้อมูลแผนภูมิเฉพาะสำหรับช่วงสารทำความเย็นและอุณหภูมิที่คุณคาดหวังในการให้บริการเสมอ
ตัวอย่างการทำงานและการเปรียบเทียบในคำพูด
ลองนึกภาพระบบแยกส่วนขนาด 5 ตันที่ใช้สารทำความเย็นแรงดันสูงทั่วไป หากคุณเลือกเครื่องทำแห้งแบบเส้นของเหลวที่มีขนาดเล็กมาก คุณอาจเก็บตู้ให้เป็นระเบียบเรียบร้อย แต่มีแนวโน้มว่าคุณจะได้รับแรงดันตกคร่อมที่สูงกว่าในการไหลของมวลการออกแบบ เมื่อเราเปรียบเทียบคาร์ทริดจ์ขนาดกลางกับตัวเลือกขนาดเล็ก โดยทั่วไปตัวเลือกขนาดกลางจะช่วยลดแรงดันตกคร่อมที่พิกัดน้ำหนัก ในขณะเดียวกันก็ให้สารดูดความชื้นมากกว่า ดังนั้นจึงยังคงประสิทธิภาพได้นานขึ้นในระหว่างการบุกเบิกก่อนกำหนด เมื่อเปรียบเทียบกับกระป๋องอุตสาหกรรมขนาดใหญ่ หน่วยขนาดกลางมักจะหลีกเลี่ยงปริมาณที่ไม่จำเป็นและลดความเสี่ยงของการบันทึกน้ำมันในสภาวะการโหลดชิ้นส่วน ดังนั้นการเลือก "ตรงกลาง-ขวา" จะสร้างความสมดุลของการไหลและความจุ ในขณะที่ยังคงรักษาการทำความเย็นย่อยที่เสถียรที่อุปกรณ์ขยาย
ตารางการเลือกตัวอย่าง (ตรวจสอบด้วยข้อมูลผู้ผลิต)
| ความจุของระบบที่กำหนด | ขนาดเครื่องทำแห้งแบบ Liquid-Line ทั่วไป | แรงดันตกคร่อมสัมพัทธ์ที่ขั้นตอนการออกแบบ | ความจุสารปนเปื้อนสัมพัทธ์ | หมายเหตุ |
| 1–2 ตัน | ตลับขนาดกะทัดรัด | สูงกว่าเทียบกับขนาดกลาง | ล่าง | เหมาะสำหรับการติดตั้งใหม่สะอาดโดยใช้ท่อสั้น |
| 3–6 ตัน | ตลับขนาดกลาง | ปานกลางและกะทัดรัด | ปานกลางถึงสูง | ทางเลือกที่สมดุลสำหรับเชิงพาณิชย์ที่อยู่อาศัย/เบาส่วนใหญ่ |
| 7–15 ตัน | คาร์ทริดจ์ขนาดใหญ่หรือเปลือกแกน | ล่าง vs smaller units | สูงไปสูงมาก | เหมาะสำหรับการปรับปรุงเพิ่มเติม สายยาว หรือระบบสกปรก |
ข้อผิดพลาดเรื่องขนาดทั่วไปที่ควรหลีกเลี่ยง
- ไม่สนใจข้อมูลการไหลของสารทำความเย็นโดยเฉพาะและอาศัยเพียง "ฉลากน้ำหนัก" เท่านั้น
- ลืมผลกระทบเพิ่มเติมของฟิตติ้งและวาล์วเมื่อประเมินแรงดันตกคร่อม
- ใช้ขนาดเดียวกันในการล้างข้อมูลเบื้องต้นและปฏิบัติหน้าที่บริการถาวรโดยไม่ต้องประเมินใหม่
- ข้ามการอพยพครั้งที่สองหลังจากเปลี่ยนดรายเออร์ในระบบที่ต้องสงสัย
ฟิลเตอร์ดรายเออร์สำหรับระบบปั๊มความร้อน
การไหลแบบสองทิศทางเปลี่ยนแปลงข้อกำหนด
ปั๊มความร้อนจะไหลย้อนกลับของสารทำความเย็น ดังนั้นตัวกรองแห้งใดๆ ที่ตั้งใจจะยังคงอยู่ในวงจรจะต้องได้รับการออกแบบสำหรับการทำงานแบบสองทิศทางหรือจับคู่กับเช็ควาล์วเพื่อให้แน่ใจว่ามีการไหลที่เหมาะสมผ่านแกนกลาง เครื่องทำให้แห้งแบบทางเดียวแบบของเหลวแบบทั่วไปอาจทำงานในการทำความเย็น แต่ในโหมดทำความร้อนก็อาจกลายเป็นข้อจำกัดโดยไม่ได้ตั้งใจ หรือแม้แต่ดักจับสารปนเปื้อนในส่วนที่ไม่ถูกต้องของวงจร แบบจำลอง Bi-flow บรรเทาปัญหานี้โดยการนำเสนอเส้นทางการไหลที่ใกล้เคียงสมมาตรผ่านเบดและตะแกรงดูดความชื้น เมื่อเปรียบเทียบกับยูนิตแบบทิศทางเดียว การออกแบบแบบ Bi-flow ช่วยลดความเสี่ยงของแรงดันตกที่เพิ่มขึ้นอย่างมากในระหว่างการละลายน้ำแข็ง และลดการรบกวนการไหลกลับของน้ำมันเมื่อวาล์วถอยหลังทำงาน เนื่องจากการละลายน้ำแข็งจะส่งก๊าซร้อนผ่านเส้นทางที่ผิดปกติ ความทนทานต่อความร้อนและการรองรับตะแกรงของเครื่องทำแห้งจึงมีความสำคัญอย่างยิ่งในการป้องกันการย้ายตัวของสื่อ
ตำแหน่งรอบวาล์วถอยหลังและเช็ควาล์ว
เพื่อปกป้องอุปกรณ์สูบจ่ายในทั้งสองโหมด ช่างเทคนิคมักจะติดตั้งเครื่องทำแห้งแบบไหลสองทางในสายการผลิตซึ่งทำหน้าที่เป็นของเหลวในระหว่างแต่ละสถานะการทำงาน ซึ่งอาจไม่ชัดเจนเสมอไปเมื่อมองแวบแรก ในปั๊มความร้อนแบบบรรจุกล่อง การจัดวางเชิงกลยุทธ์ใกล้กับช่องจ่ายคอยล์ภายในหรือช่องจ่ายคอยล์กลางแจ้งขึ้นอยู่กับตำแหน่งของสายของเหลวระหว่างการทำความร้อนและการทำความเย็น หากใช้เช็ควาล์วเพื่อบังคับให้ไหลไปในทิศทางที่ต้องการผ่านเครื่องทำแห้งมาตรฐาน ให้ยืนยันวาล์ว Cv และแรงดันการแตกร้าว เพื่อให้ชุดประกอบรวมกันไม่สร้างแรงดันตกคร่อมมากเกินไป เมื่อคุณเปรียบเทียบชุดประกอบแบบ bi-flow ที่แท้จริงกับวิธีแก้ปัญหาแบบเช็ควาล์ว โดยทั่วไปตัวเลือกแบบ bi-flow จะให้การวางท่อที่ง่ายกว่า ข้อต่อรั่วน้อยลง และการวินิจฉัยที่ง่ายกว่า ในขณะที่วิธีแก้ปัญหาอาจน่าสนใจเมื่อมีสินค้าคงคลังจำกัด แต่ต้องมีการทดสอบการใช้งานอย่างระมัดระวัง
แนวทางปฏิบัติในการบริการเพื่อความน่าเชื่อถือตามฤดูกาล
ปั๊มความร้อนพบกับการเปลี่ยนแปลงโหมดมากขึ้นและระยะเวลาการทำงานต่อปียาวนานกว่าระบบทำความเย็นอย่างเดียว ดังนั้นความจุของสารดูดความชื้นและความทนทานของตัวกรองจึงมีความสำคัญ ในระหว่างการตรวจสอบตามฤดูกาล ให้ตรวจสอบว่าเครื่องทำแห้งไม่ร้อนในระหว่างการละลายน้ำแข็ง ฟังเสียงที่บ่งบอกถึงการเคลื่อนไหวของสื่อ และยืนยันการทำความเย็นย่อยที่เสถียรในทั้งสองทิศทาง หากเหตุการณ์ความเหนื่อยหน่ายหรือความชื้นเกิดขึ้น ให้ติดตั้งเครื่องดูดทำความสะอาดแบบท่อดูดชั่วคราวเพื่อดักจับกรดและอนุภาค จากนั้นจึงถอดออกหรือเปลี่ยนใหม่เมื่อการทดสอบกรดเป็นกลางและแรงดันตกคร่อมตกอยู่ภายในเป้าหมาย เมื่อเปรียบเทียบกับการทิ้งเครื่องดูดทำความสะอาดแบบไม่มีกำหนด การถอดเครื่องออกหลังจากนำกลับมาใช้ใหม่จะช่วยรักษาประสิทธิภาพและป้องกันการสูญเสียแรงดันในการดูดเกินสมควร
ตารางข้อพิจารณาเกี่ยวกับปั๊มความร้อน
| ด้าน | เครื่องทำแห้ง Bi-Flow | เช็ควาล์วทิศทางเดียว | การเปรียบเทียบที่สำคัญ |
| พฤติกรรมการไหล | สมมาตรในทั้งสองโหมด | ถูกบังคับโดยเช็ค ขึ้นอยู่กับเส้นทาง | Bi-flow นั้นง่ายกว่า ตรวจสอบเพิ่มชิ้นส่วน |
| ความดันตก | มีเสถียรภาพในทุกโหมด | แปรผันตามวาล์ว Cv และอุณหภูมิ | Bi-flow มีแนวโน้มที่จะคาดเดาได้มากขึ้น |
| ความซับซ้อนของการบริการ | ล่าง | สูงกว่า (ข้อต่อ/วาล์วเพิ่มเติม) | จุดรั่วไหลน้อยลงด้วยการไหลแบบสองทาง |
| ความยืดหยุ่นของสินค้าคงคลัง | ต้องใช้ส่วนเฉพาะ | สามารถปรับตัวเข้ากับการตรวจสต๊อกสินค้าได้ | วิธีแก้ปัญหามีประโยชน์อย่างรวดเร็ว |
- ยืนยันว่าบรรทัดใดเป็นของเหลวในแต่ละโหมดก่อนตัดสินใจวางตำแหน่ง
- บันทึกแรงดันพื้นฐานที่ตกคร่อมเครื่องทำแห้งในการทำความร้อนและความเย็น
- หลังการซ่อมแซม ให้ทดสอบประสิทธิภาพการละลายน้ำแข็งพร้อมทั้งตรวจสอบการทำความเย็นต่ำและความร้อนยวดยิ่ง
เครื่องทำแห้งกรองสารทำความเย็นหลักแบบเปลี่ยนได้เทียบกับแบบปิดผนึก
ความสามารถในการให้บริการและมุมมองวงจรชีวิต
แกนหลักที่ถอดเปลี่ยนได้และเครื่องทำให้แห้งแบบคาร์ทริดจ์แบบปิดผนึกช่วยขจัดกรด ความชื้น และอนุภาคต่างๆ แต่ช่วยแก้ปัญหาวงจรชีวิตที่แตกต่างกันได้ คาร์ทริดจ์แบบปิดผนึกมีขนาดกะทัดรัด คุ้มต้นทุน และเหมาะอย่างยิ่งในบริเวณที่มีพื้นที่จำกัดและมีความเสี่ยงต่อการปนเปื้อนเพียงเล็กน้อย เมื่องานต้องการการทำความสะอาดบ่อยครั้ง หลังจากที่คอมเพรสเซอร์หมดสภาพ ในระหว่างการปรับปรุงตามระยะ หรือในระบบขนาดใหญ่ที่มีตะกรันเชื่อมและออกไซด์อยู่ทั่วไป เปลือกแกนที่เปลี่ยนได้ทำให้สามารถสลับตัวกลางได้โดยไม่ต้องตัดสาย ในแง่การบริการอย่างแท้จริง วิธีการเชลล์ช่วยลดเวลาหยุดทำงานระหว่างการทำความสะอาดต่อเนื่อง และจำกัดการให้ความร้อนซ้ำๆ ของส่วนประกอบที่อยู่ติดกัน เมื่อเปรียบเทียบกับคาร์ทริดจ์แบบปิดผนึก ปลอกแกนยังช่วยให้คุณปรับแต่งส่วนผสมหลักได้ (ความจุกรดสูง อนุภาคสูง หรือสมดุล) การแลกเปลี่ยนคือต้นทุนเริ่มต้น พื้นที่ และความมีระเบียบวินัยที่จำเป็นในการดำเนินการเปลี่ยนแปลงแกนกลางที่สะอาดโดยไม่ก่อให้เกิดสิ่งปนเปื้อนใหม่
กำลังการผลิต แรงดันตก และการบริหารความเสี่ยง
ที่ขนาดการเชื่อมต่อที่กำหนด โดยทั่วไปเปลือกจะยอมรับปริมาณตัวกลางที่มากขึ้น ซึ่งจะทำให้สิ่งสกปรกและความจุความชื้นสูงขึ้น และมักจะลดแรงดันตกคร่อมลง ข้อได้เปรียบดังกล่าวจะเติบโตได้ในระบบที่ยุ่งเหยิงด้วยท่อยาวและอุปกรณ์เสริมหลายรายการ อย่างไรก็ตาม คาร์ทริดจ์แบบปิดผนึกจะส่องประกายในอุปกรณ์ขนาดเล็กซึ่งข้อศอกทุกอันมีความสำคัญ และแรงดันตกผ่านคาร์ทริดจ์ที่มีขนาดถูกต้องนั้นเป็นที่ยอมรับโดยสิ้นเชิง เมื่อเปรียบเทียบยูนิตที่ปิดผนึกกับคอร์เชลล์ที่การไหลเดียวกัน โดยทั่วไปเชลล์จะมีหน้าต่างการทำความสะอาดที่ยาวขึ้นและแรงดันตกคร่อมจะเพิ่มขึ้นทีละน้อยในขณะที่โหลด ในทางกลับกัน คาร์ทริดจ์แบบปิดผนึกช่วยลดความยุ่งยากในสินค้าคงคลังและลดโอกาสในการเลือกแกนที่ไม่เหมาะสม ซึ่งอาจเป็นสาเหตุซ่อนเร้นของประสิทธิภาพการทำงานในโรงงานที่ซับซ้อน
ระเบียบวินัยขั้นตอนระหว่างการเปลี่ยนแปลงหลัก
เมื่อเปลี่ยนแกน ให้แยกส่วนออก นำสารทำความเย็นกลับมาใช้ใหม่ตามต้องการ และปฏิบัติตามขั้นตอนการทำงานที่ปลอดเชื้อ: ปิดฝาเส้นเปิด เช็ดพื้นผิวที่นั่ง และหลีกเลี่ยงผ้าที่เป็นขุย หลังจากประกอบกลับคืนแล้ว ให้ทำการอพยพออกลึกและทดสอบสุญญากาศแบบตั้งพื้นเพื่อยืนยันความแน่นหนาและความชื้นต่ำ เมื่อเปรียบเทียบกับการตัดและการบัดกรีเพื่อเปลี่ยนยูนิตที่ปิดผนึก วิธีการนี้จะช่วยลดความเครียดจากความร้อนบนวาล์วและฉนวนที่อยู่ใกล้เคียง โดยเฉพาะอย่างยิ่งในห้องเครื่องกลที่มีผู้คนหนาแน่น อย่างไรก็ตาม สำหรับระบบแยกขนาดเล็ก ความเรียบง่ายในการเปลี่ยนคาร์ทริดจ์แบบปิดผนึกอาจรวดเร็วกว่าและเกิดข้อผิดพลาดน้อยลงสำหรับทีมงานที่ไม่ได้จัดการเปลือกหอยเป็นประจำ
ตารางเปรียบเทียบ: แกนที่ถอดเปลี่ยนได้และแบบปิดผนึก
| เกณฑ์ | Core Shell แบบถอดเปลี่ยนได้ | ตลับปิดผนึก | นำไปใช้งานได้จริง |
| ความสามารถในการให้บริการ | สลับแกนโดยไม่ต้องตัด | ต้องมีการตัดและบัดกรี | เชลล์ช่วยประหยัดเวลาในการทำความสะอาดซ้ำๆ |
| ความจุสารปนเปื้อน | สูงไปสูงมาก | ปานกลางถึงสูง | เชลล์เหมาะสำหรับรอยเหนื่อยหน่าย/รอยสกปรก |
| ความดันตก | ล่าง at similar flow | ต่ำถึงปานกลางเมื่อกำหนดขนาดอย่างถูกต้อง | ยอมรับได้ทั้งคู่หากเลือกอย่างเหมาะสม |
| รอยเท้า | ใหญ่กว่า | กะทัดรัด | ตลับหมึกเหมาะกับตู้ที่แน่นหนา |
| ความซับซ้อนของสินค้าคงคลัง | เปลือกแกนที่แตกต่างกัน | หมายเลขชิ้นส่วนที่ปิดผนึกเดียว | คาร์ทริดจ์ช่วยลดความยุ่งยากในการสต็อก |
- ใช้เชลล์เมื่อคาดว่าจะมีการเปลี่ยนแปลงตัวกรองซ้ำระหว่างการล้างข้อมูล
- เลือกคาร์ทริดจ์แบบปิดผนึกสำหรับระบบขนาดกะทัดรัดที่มีระยะเวลาการบริการตามปกติ
- หลังจากการปนเปื้อนอย่างรุนแรง ให้จับคู่เครื่องดูดทำความสะอาดแบบดูดชั่วคราว จากนั้นจึงถอดออก
เส้นของเหลว เครื่องกรองแห้ง ตัวบ่งชี้ความชื้น
สิ่งที่ตัวบ่งชี้บอกคุณ—และสิ่งที่ไม่ได้บอก
ตัวแสดงความชื้นที่รวมเข้ากับกระจกมองเห็นช่วยให้ตรวจสอบด้วยภาพได้อย่างรวดเร็วสองครั้ง ได้แก่ การมีอยู่ของฟองอากาศในกระแสของเหลว และความแห้งสัมพัทธ์ของสารทำความเย็น องค์ประกอบสีตอบสนองต่อระดับความชื้นโดยการเปลี่ยนสี โดยให้สัญญาณ "ไป/ไม่ไป" ที่รวดเร็วสำหรับช่างเทคนิค เมื่อเปรียบเทียบกับการอาศัยเฉพาะประวัติการอพยพหรือการอ่านค่าสุญญากาศเพียงครั้งเดียว ตัวบ่งชี้จะเพิ่มการตอบรับอย่างต่อเนื่องระหว่างการดำเนินการและหลังเหตุการณ์การบริการ อย่างไรก็ตามไม่ใช่เครื่องมือในห้องปฏิบัติการ อุณหภูมิ ประเภทของน้ำมัน และแสงสว่างสามารถส่งผลต่อการรับรู้ได้ นั่นคือเหตุผลว่าทำไมจึงควรใช้ร่วมกับการทำความเย็นย่อยและความร้อนยวดยิ่งที่วัดได้ดีที่สุดเพื่อตรวจสอบความสมบูรณ์ของระบบ
การตีความสีและการดำเนินการอย่างเด็ดขาด
ก่อนที่คุณจะดำเนินการ ให้ยืนยันว่าแผนภูมิอ้างอิงของตัวบ่งชี้ใช้กับองค์ประกอบเฉพาะที่ติดตั้ง สำหรับขั้นตอนการทำงานทั่วไป ให้ตรวจสอบอุณหภูมิและความดันของของเหลว คำนวณการทำความเย็นย่อย จากนั้นอ่านสี หากตัวบ่งชี้แสดงสภาวะ "เปียก" ในขณะที่ความเย็นต่ำกว่าและมีฟองปรากฏขึ้น ระบบน่าจะมีทั้งก๊าซแฟลชและความชื้นส่วนเกิน ให้เปลี่ยนเครื่องทำแห้งแบบสายของเหลวแล้วอพยพอีกครั้ง หากตัวบ่งชี้มีแนวโน้มไปทาง "แห้ง" แต่ยังมีฟองอยู่ ให้มุ่งเน้นไปที่การทำความเย็นต่ำกว่าและข้อจำกัดที่เป็นไปได้ที่ต้นน้ำ เมื่อเปรียบเทียบกับการคาดเดาจากอาการเดียว วิธีการแบบผสมผสานนี้จะช่วยลดเวลาในการแก้ไขปัญหาและลดการเข้าชมซ้ำ
เบาะแสฟองเทียบกับผลบวกลวง
ฟองอากาศอาจหมายถึงก๊าซแฟลชจากการทำความเย็นต่ำกว่าปกติ ข้อจำกัด หรือเพียงแค่สังเกตระหว่างสตาร์ทเครื่องหรือทันทีหลังจากการละลายน้ำแข็งด้วยแก๊สร้อน บรรยากาศที่อบอุ่นบนกระจกมองภาพยังส่งผลต่อสิ่งที่คุณมองเห็นอีกด้วย เมื่อเปรียบเทียบกับกระแสน้ำที่เสถียรและไร้ฟองภายใต้ภาระที่คงที่ ฟองที่ไม่สม่ำเสมอในระหว่างช่วงเวลาชั่วคราวจะกังวลน้อยกว่า หากฟองอากาศตรงกับตัวบ่งชี้ความชื้น ให้ถือว่าเป็นปัญหาความชื้นก่อน หากตัวบ่งชี้แห้งแต่ยังมีฟองอยู่ ให้ตรวจสอบการทำความเย็นย่อย ระดับตัวรับ และประสิทธิภาพของคอนเดนเซอร์
ตารางอ้างอิง: การอ่านตัวบ่งชี้ทั่วไป
| สีที่สังเกตได้ | ระดับความชื้นบ่งชี้ | การกระทำที่น่าจะเป็นไปได้ | หมายเหตุ |
| สีช่วงแห้ง | ต่ำ | บันทึกพื้นฐาน; ไม่มีการดำเนินการในทันที | ยืนยันการไหลแบบไร้ฟองและการทำความเย็นย่อยที่เสถียร |
| เปลี่ยนสี | ปานกลาง | วางแผนการเปลี่ยนเครื่องทำให้แห้ง กำหนดการเร็ว ๆ นี้ | ทดสอบซ้ำหลังจากโหลดจะเสถียรเพื่อตัดผลกระทบชั่วคราว |
| สีช่วงเปียก | สูง | เปลี่ยนเครื่องทำให้แห้ง อพยพ; ตรวจสอบด้วยการอ่านใหม่ | ตรวจสอบการไม่ควบแน่นและการรั่วไหลหากสภาพกลับมา |
- เปรียบเทียบการอ่านค่าตัวบ่งชี้กับระบบทำความเย็นย่อยและความร้อนยวดยิ่งที่วัดได้เสมอ
- ป้องกันกระจกมองเห็นจากแสงแดดโดยตรงเมื่อประเมินสี
- หลังจากการเปลี่ยนแปลงของดรายเออร์ บันทึกสีของตัวบ่งชี้และตัวชี้วัดของระบบเป็นพื้นฐานใหม่
ตำแหน่งที่ดีที่สุดของเครื่องทำแห้งกรองสารทำความเย็นในบรรทัด
หลักการวางตำแหน่งของเหลว
ตำแหน่งถาวรที่พบบ่อยที่สุดสำหรับเครื่องทำแห้งกรองแบบท่อของเหลวอยู่ที่ปลายน้ำของคอนเดนเซอร์ (หรือตัวรับ หากมี) และต้นทางของอุปกรณ์ขยาย การจัดเตรียมนี้ช่วยปกป้องอุปกรณ์สูบจ่ายจากอนุภาคและทำให้มั่นใจว่าสารทำความเย็นยังคงแห้งขณะเร่ง เพื่อป้องกันการก่อตัวของน้ำแข็งที่ช่องปากหรือช่องวาล์ว เมื่อเปรียบเทียบกับการติดตั้งเครื่องทำให้แห้งไกลจากต้นน้ำ การวางใกล้กับอุปกรณ์ขยายจะช่วยลดความยาวของท่อที่ความชื้นใหม่อาจเข้าไปหลังจากการคายน้ำ ในระบบที่มีตัวรับ ช่างเทคนิคจำนวนมากนิยมติดตั้งเครื่องทำให้แห้งที่ช่องรับเพื่อกรองทุกสิ่งที่ออกจากพื้นที่จัดเก็บ หากระบบมีอุปกรณ์ขยายหลายตัว เครื่องทำแห้งเฉพาะสำหรับแต่ละสาขาสามารถปรับปรุงความยืดหยุ่นและทำให้การวินิจฉัยง่ายขึ้น
กรณีพิเศษ: ปั๊มความร้อนและระบบที่ซับซ้อน
ปั๊มความร้อนและระบบหลายโหมดต้องการการคิดอย่างรอบคอบ เนื่องจาก "เส้นของเหลว" เปลี่ยนแปลงไปตามโหมดการทำงาน เครื่องทำแห้งแบบไหลสองตำแหน่งซึ่งมีของเหลวอยู่ในทั้งการทำความร้อนและความเย็นจะรักษาการปกป้องโดยไม่คำนึงถึงทิศทางการไหล ในระบบแบบ VRF ที่มีหลายสาขา การวางตำแหน่งเครื่องทำแห้งมักจะอยู่ใกล้ยูนิตส่วนกลางพร้อมตัวกรองเพิ่มเติมหรือการกรองแบบแยกสาขาซึ่งมีความเสี่ยงสูงต่อการปนเปื้อน เมื่อเปรียบเทียบกับเครื่องทำให้แห้งส่วนกลางเครื่องเดียว การป้องกันแบบกระจายสามารถลดผลกระทบจากความล้มเหลวในพื้นที่ และจำกัดการให้บริการเฉพาะสาขาที่ได้รับผลกระทบ
ขั้นตอนการว่าจ้างและการตรวจสอบ
หลังจากการติดตั้ง ให้ตรวจสอบตำแหน่งที่ถูกต้องโดยการวัดแรงดันตกคร่อมเครื่องทำแห้งที่ภาระการออกแบบ และโดยการยืนยันการทำความเย็นย่อยที่เสถียรที่ทางเข้าของอุปกรณ์ขยาย หากแรงดันตกมากเกินไป อาจจำเป็นต้องใช้ยูนิตที่ใหญ่ขึ้นหรือย้ายตำแหน่งโดยมีส่วนโค้งต้นน้ำน้อยลง เมื่อเปรียบเทียบกับการปล่อยให้เค้าโครงส่วนขอบไม่ได้รับการแก้ไข การปรับตำแหน่งให้เหมาะสมจะตอบแทนอย่างรวดเร็วผ่านการลดเสียงรบกวนและความสะดวกสบายที่สม่ำเสมอ เมื่อมีข้อสงสัยในระหว่างช่วงทำความสะอาด ให้ติดตั้งวาล์วบริการเพื่อให้สามารถย้ายตำแหน่งของเครื่องทำแห้งชั่วคราวหรือทำแห้งแบบขนานได้ เมื่อระบบเสถียรแล้ว ให้ถอดส่วนประกอบชั่วคราวออก และสร้างการกำหนดค่าถาวรใหม่อีกครั้ง
ตัวเลือกตำแหน่งเมื่อเปรียบเทียบ
| ตำแหน่ง | ประโยชน์หลัก | ข้อเสียเปรียบที่อาจเกิดขึ้น | ใช้ดีที่สุดเมื่อใด |
| หลังจากคอนเดนเซอร์ก่อนตัวรับสัญญาณ | ปกป้องตัวรับจากสารปนเปื้อน | ผู้รับอาจเพิ่มความชื้นในภายหลัง | ไม่มีวาล์วบริการตัวรับ วงจรง่ายๆ |
| หลังเครื่องรับ ก่อนอุปกรณ์ขยาย | ปกป้องอุปกรณ์สูบจ่ายโดยตรง | ไม่กรองเนื้อหาผู้รับที่เก็บไว้ก่อนหน้านี้ | ระบบที่มีตัวรับและวาล์วหลายตัว |
| เครื่องอบแห้งเฉพาะสำหรับแต่ละสาขา | แยกปัญหาออกเป็นวงจรเดียว | ส่วนประกอบเพิ่มเติมที่ต้องบำรุงรักษา | เครื่องระเหยหลายตัวหรือระบบหลายโซน |
| ตำแหน่ง Bi-flow (ปั๊มความร้อน) | การป้องกันทั้งสองโหมด | ต้องใช้ส่วน bi-flow ที่ถูกต้อง | ระบบวาล์วถอยหลังพร้อมการทำงานตามฤดูกาล |
- รักษาเครื่องทำให้แห้งแบบของเหลวถาวรให้ใกล้กับทางเข้าของอุปกรณ์ขยายมากที่สุด
- ใช้วาล์วบริการสำหรับเครื่องช่วยทำความสะอาดชั่วคราวเพื่อให้การถอดง่ายขึ้นในภายหลัง
- เอกสารที่วัดความดันตกคร่อมเครื่องทำแห้งเพื่อการเปรียบเทียบในอนาคต
