ทำความเข้าใจตัวสะสมท่อดูดสารทำความเย็น: ฟังก์ชัน การกำหนดขนาด การติดตั้ง และปัญหาทั่วไป

ตัวสะสมสายดูดคืออะไรและหน้าที่หลัก

ความหมายและวัตถุประสงค์ของตัวสะสมสายดูด

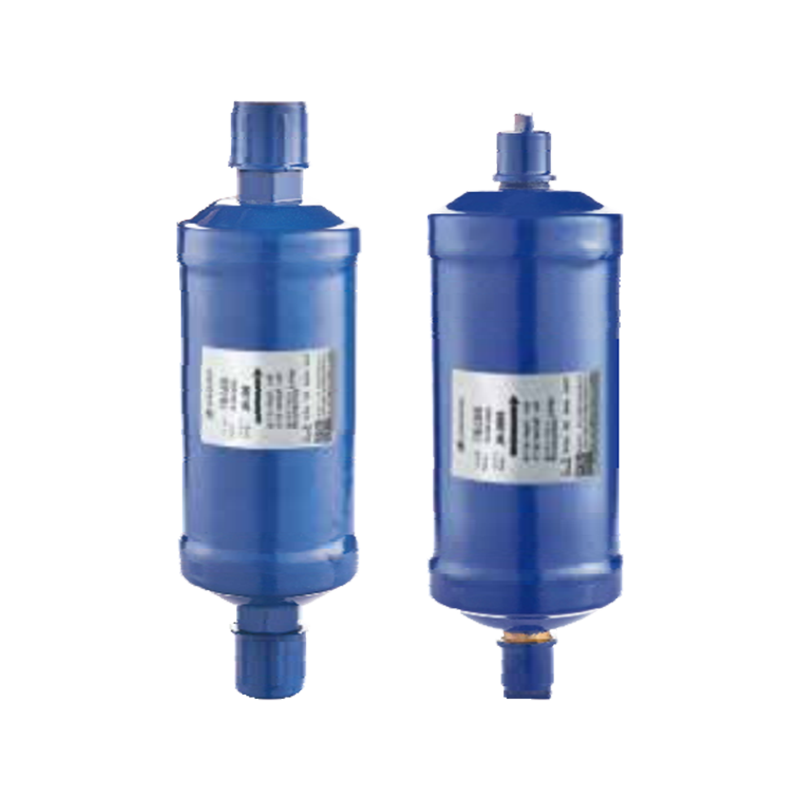

ที่ ตัวสะสมสายดูดสารทำความเย็น เป็นส่วนประกอบสำคัญในระบบ HVAC และระบบทำความเย็นที่ออกแบบมาเพื่อปกป้องคอมเพรสเซอร์จากความเสียหายที่อาจเกิดขึ้นจากสารทำความเย็นของเหลวที่ไหลกลับผ่านท่อดูด บทบาทหลักคือการทำหน้าที่เป็นบัฟเฟอร์หรือแหล่งกักเก็บ: เมื่อสารทำความเย็น (ไอของของเหลวที่ตกค้าง) ออกจากเครื่องระเหย สารทำความเย็นจะเข้าสู่ตัวสะสมก่อนที่จะถึงคอมเพรสเซอร์ ภายในหม้อพัก สารทำความเย็นที่เป็นของเหลวใดๆ ซึ่งอาจเป็นอันตรายได้หากดึงเข้าไปในคอมเพรสเซอร์โดยตรง จะตกลงไปที่ด้านล่าง ในขณะที่ไอระเหยจะลอยขึ้นและดำเนินต่อไปต่อไป เพื่อให้แน่ใจว่ามีเพียงไอระเหยเท่านั้นที่ไปถึงคอมเพรสเซอร์ ป้องกันไม่ให้สิ่งที่เรียกกันทั่วไปว่า "กระสุนของเหลว" ซึ่งสามารถสร้างความเสียหายอย่างรุนแรงต่อส่วนประกอบของคอมเพรสเซอร์ได้ : :

• แยกสารทำความเย็นเหลวออกจากไอก่อนเข้าคอมเพรสเซอร์ : :
• ทำหน้าที่เป็นที่เก็บชั่วคราวสำหรับสารทำความเย็นเหลวและน้ำมันส่วนเกินที่สะสมระหว่างรอบการทำงาน : :
• ตรวจวัดการส่งคืนของเหลวและน้ำมันกลับไปยังคอมเพรสเซอร์ในอัตราที่ควบคุม เพื่อหลีกเลี่ยงไม่ให้ของเหลวท่วมกะทันหัน : :

เหตุใดจึงมีความสำคัญในระบบทำความเย็น / HVAC

ในระบบ HVAC จำนวนมาก — โดยเฉพาะอย่างยิ่งในปั๊มความร้อน เครื่องทำความเย็นเชิงพาณิชย์ หรือระบบสายยาว สภาวะอาจทำให้สารทำความเย็นกลายเป็นไอไม่สมบูรณ์ก่อนที่จะกลับสู่ท่อดูด (เช่น ในระหว่างรอบการละลายน้ำแข็ง อุณหภูมิโดยรอบต่ำ หรือการเปลี่ยนแปลงโหลดอย่างรวดเร็ว) หากไม่มีตัวสะสมสายดูด สารทำความเย็นที่เป็นของเหลวดังกล่าวสามารถเข้าไปในคอมเพรสเซอร์ได้โดยตรง ส่งผลให้ของเหลวเกิดการอุดตัน สูญเสียการหล่อลื่นของน้ำมัน แบริ่งชะล้าง หรือคอมเพรสเซอร์ขัดข้องกะทันหัน ตัวสะสมท่อดูดที่มีขนาดเหมาะสมและติดตั้งไว้ช่วยเพิ่มความน่าเชื่อถือของระบบได้อย่างมาก ยืดอายุการใช้งานของคอมเพรสเซอร์ และรักษาประสิทธิภาพของระบบ : :

• ปกป้องคอมเพรสเซอร์จากการสะสมของของเหลวและการเจือจางน้ำมัน : :
• ช่วยให้การทำงานปลอดภัยในการโหลดแบบแปรผัน รอบการละลายน้ำแข็ง หรือระบบท่อสารทำความเย็นแบบสายยาว : :
• ช่วยรักษาการไหลเวียนของน้ำมันและการไหลของสารทำความเย็นให้คงที่ภายใต้สภาวะของระบบที่ผันผวน : :

วิธีปรับขนาดตัวสะสมท่อดูดสำหรับ HVAC หรือระบบทำความเย็นของคุณ

ปัจจัยสำคัญที่กำหนดขนาดตัวสะสม

การกำหนดขนาดตัวสะสมของสายดูดไม่ได้กำหนดไว้เอง ปริมาตรที่ถูกต้องและการออกแบบภายในต้องคำนึงถึงปริมาณสารทำความเย็นเหลวสูงสุดที่สามารถไหลย้อนกลับได้ภายใต้สภาวะที่เลวร้ายที่สุด พร้อมทั้งรับประกันการส่งคืนน้ำมันที่เหมาะสม ปัจจัยสำคัญ ได้แก่ ค่าสารทำความเย็นทั้งหมดของระบบ ความยาวและเส้นผ่านศูนย์กลางของท่อดูด ประเภทของคอมเพรสเซอร์ การส่งคืนสารทำความเย็นในกรณีที่แย่ที่สุด (เช่น หลังจากการละลายน้ำแข็ง การเปลี่ยนแปลงโหลดอย่างรวดเร็ว) และระบบใช้คุณสมบัติต่างๆ เช่น การบายพาสก๊าซร้อนหรือขั้นตอนความจุหลายระดับหรือไม่ : :

• ค่าสารทำความเย็นทั้งหมดในระบบ
• ของเหลวไหลกลับสูงสุดที่คาดไว้ (เช่น ระหว่างการละลายน้ำแข็งหรือสภาวะแวดล้อมต่ำ)
• ความยาวและรูปแบบของท่อดูด (เส้นยาวอาจรับประกันความสามารถในการสะสมที่มากขึ้น)
• ประเภทของคอมเพรสเซอร์และความไวต่อปัญหาของเหลวหรือปัญหาการคืนน้ำมัน
• โหมดการทำงาน (เช่น การเปลี่ยนปั๊มความร้อน การบายพาสก๊าซร้อน) ที่อาจนำไปสู่ไฟกระชากของสารทำความเย็น

แนวทางการกำหนดขนาดและแนวทางปฏิบัติที่ดีที่สุด

ตามหลักเกณฑ์ทั่วไป แนวทางการออกแบบหลายข้อแนะนำให้เลือกตัวสะสมท่อดูดที่สามารถเก็บส่วนสำคัญ ซึ่งมักจะเป็นส่วนสำคัญ ของค่าสารทำความเย็นทั้งหมดของระบบภายใต้สภาวะที่เลวร้ายที่สุด สำหรับระบบที่ใช้วาล์วขยายตัวตามอุณหภูมิ (TXV) ค่านี้อาจอยู่ที่ประมาณ 50% ของประจุวงจร สำหรับระบบที่มีออริฟิซคงที่หรือชุดสายขนาดใหญ่ ความจุที่ต้องการอาจสูงถึง 100% ของประจุวงจร : นอกจากนี้ ถังสะสมควรมีท่อ U ภายใน (และช่อง / ตะแกรง) เพื่อให้แน่ใจว่ามีการแยกไอของเหลวอย่างเหมาะสม และควบคุมการส่งคืนของเหลวและน้ำมันเมื่อคอมเพรสเซอร์ทำงาน : :

• เลือกปริมาตรของตัวสะสมตามผลตอบแทนของของเหลวในกรณีที่แย่ที่สุด (เช่น 50–100% ของค่าสารทำความเย็น ขึ้นอยู่กับการออกแบบระบบ)
• ตรวจสอบให้แน่ใจว่าการออกแบบภายในมีท่อรูปตัวยูพร้อมช่องเปิดและตะแกรงเพื่อการสูบจ่ายที่เหมาะสมและการป้องกันเศษซาก
• ยืนยันความเข้ากันได้กับประเภทสารทำความเย็นและน้ำมันที่เกี่ยวข้อง (พิกัดวัสดุและแรงดัน)
• คำนึงถึงรูปแบบท่อดูด — ท่อดูดที่ยาวหรือซับซ้อนกว่าอาจต้องใช้ตัวสะสมที่ใหญ่กว่าหรือได้รับการจัดอันดับเป็นพิเศษ
• หากเป็นไปได้ ให้ปรึกษาหลักเกณฑ์ด้านวิศวกรรมหรือตารางขนาดมาตรฐานอุตสาหกรรมเพื่อความถูกต้อง

ตัวสะสมสายดูดและตัวรับสายของเหลว - ความแตกต่างที่สำคัญ

ความแตกต่างด้านการทำงาน

แม้ว่าทั้งแอคคิวมูเลเตอร์และตัวรับจะถูกใช้ในระบบทำความเย็น แต่ก็มีจุดประสงค์ที่แตกต่างกันและติดตั้งในสถานที่ต่างกัน ก ตัวสะสมสายดูด ตั้งอยู่ในเส้นดูด (ไอ) ระหว่างเครื่องระเหยและคอมเพรสเซอร์ โดยจะดักจับของเหลวหรือน้ำมันส่วนเกินที่ส่งคืนผ่านการดูด และรับประกันว่าจะมีเฉพาะไอระเหยเท่านั้นที่เข้าสู่คอมเพรสเซอร์ ในทางตรงกันข้าม ตัวรับสายของเหลว (หรือเรียกง่ายๆ ว่า "ตัวรับ") จะถูกติดตั้งบนสายของเหลว (แรงดันสูง) หลังคอนเดนเซอร์และก่อนอุปกรณ์ขยาย บทบาทของมันคือการเก็บสารทำความเย็นของเหลวส่วนเกิน รองรับความผันผวนของประจุ และให้แน่ใจว่าของเหลวที่เย็นต่ำกว่าจะจ่ายให้กับวาล์วขยายตัวอย่างคงที่ ไม่ใช่เพื่อปกป้องคอมเพรสเซอร์จากของเหลวไหลกลับ กล่าวโดยย่อ: แอคคูมูเลเตอร์ = การป้องกันด้านดูด; ตัวรับ = การควบคุมการจัดเก็บและจ่ายของเหลวในสาย

• หม้อสะสม: วางบนด้านดูด (แรงดันต่ำ) ป้องกันการทาของเหลว
• ตัวรับ: วางบนด้านของเหลว (แรงดันสูง); เก็บสารทำความเย็น ทำให้มีปริมาณคงที่
• ตัวสะสมจะจัดการกับของเหลวที่อาจเกิดไอซึ่งกลับมาจากเครื่องระเหย เครื่องรับเกี่ยวข้องกับของเหลวหลังการควบแน่น

เมื่อใดควรใช้ส่วนประกอบใด

ที่ decision to use a suction line accumulator, a liquid line receiver, or both depends on system design, refrigerant piping layout, and operational conditions. For systems with long suction lines, variable load conditions, heat pumps, or potential for refrigerant floodback (e.g. during defrost), an accumulator is often necessary. A receiver becomes important when the system has variable load and needs a buffer on the liquid side to avoid starving the expansion device or to accommodate charge variations (e.g. in systems with varying refrigerant charge due to different operating modes). In many complex refrigeration or HVAC systems, both accumulator and receiver are used — each fulfilling distinct but complementary roles.

• ใช้หม้อสะสมเมื่อของเหลวไหลย้อนด้านดูดหรือการป้องกันคอมเพรสเซอร์เป็นปัญหา
• ใช้ตัวรับสัญญาณเมื่อจำเป็นต้องมีความผันผวนของประจุหรือของเหลวที่จ่ายให้กับอุปกรณ์ขยาย
• ระบบขนาดใหญ่หรือซับซ้อน (การวางท่อยาว หลายโหมด) อาจได้ประโยชน์จากส่วนประกอบทั้งสองเพื่อความน่าเชื่อถือสูงสุด

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งตัวสะสมท่อดูด

ตำแหน่งที่ถูกต้องในระบบ

ที่ ideal location for the suction line accumulator is in the suction line between the evaporator outlet and the compressor suction inlet. It should be positioned as close as practical to the compressor to ensure that any liquid or oil returning from the evaporator is captured before entering the compressor. Proper installation ensures maximum protection against liquid return, especially in scenarios where refrigerant may flood back (e.g. after defrost, low ambient, or long idle periods). :

• ติดตั้งบนท่อดูดระหว่างเครื่องระเหยและคอมเพรสเซอร์
• ควรอยู่ใกล้กับช่องดูดของคอมเพรสเซอร์เพื่อการปกป้องที่ดีที่สุด
• ตรวจสอบให้แน่ใจว่าวางในแนวตั้ง (หากจำเป็นตามการออกแบบ) และการรองรับที่เหมาะสมเพื่อป้องกันการสั่นสะเทือนหรือความเครียด

ข้อควรพิจารณาในการติดตั้ง การวางแนว และการวางท่อ

การติดตั้งไม่ได้เป็นเพียงการวางแอคคิวมูเลเตอร์เท่านั้น การติดตั้ง การวางแนว และการกำหนดเส้นทางท่อที่เหมาะสมถือเป็นสิ่งสำคัญ ถังสะสมควรได้รับการรองรับอย่างแน่นหนาเพื่อหลีกเลี่ยงความเครียดจากแรงสั่นสะเทือน และต้องจัดวางท่อเพื่อป้องกันการสะสมของน้ำมันหรือสารทำความเย็นติดอยู่ ท่อ U ภายใน (หรือท่อ J-tube) จะต้องอยู่ในทิศทางที่ถูกต้อง เพื่อให้ช่องระบายไออยู่ใกล้ด้านบนและช่องระบายของเหลว/น้ำมันอยู่ใกล้ด้านล่าง นอกจากนี้ จะต้องป้องกันไม่ให้ฟลักซ์บัดกรีและเศษซากเข้าไปในตัวสะสมระหว่างการติดตั้ง - มักใช้ตะแกรงหรือตัวกรองบนช่องภายในเพื่อจุดประสงค์นี้ การไม่ปฏิบัติตามข้อควรพิจารณาเหล่านี้อาจนำไปสู่การจำกัดการส่งคืนน้ำมัน การเสียบปลั๊ก หรือแม้แต่ความล้มเหลวของส่วนประกอบ : :

• ตรวจสอบให้แน่ใจว่าวางในแนวตั้งและการติดตั้งที่ปลอดภัยเพื่อลดการสั่นสะเทือน
• ใช้ส่วนรองรับที่เหมาะสมและหลีกเลี่ยงความเครียดบนท่อสารทำความเย็น
• ยืนยันการวางแนวท่อ U (J-tube) ภายใน: ช่องรับไอที่ด้านบน ช่องจ่ายของเหลว/น้ำมันที่ด้านล่าง
• ใช้ตะแกรง/ตะแกรงเพื่อป้องกันไม่ให้เศษหรืออนุภาคของโลหะบัดกรีเข้าไปในช่องสูบจ่าย
• หุ้มฉนวนท่อดูดหากจำเป็นเพื่อป้องกันการควบแน่น แต่โปรดทราบว่า ฉนวนที่มากเกินไปอาจส่งผลต่อการแลกเปลี่ยนความร้อนที่จำเป็นสำหรับการกลายเป็นไอ

ปัญหาทั่วไปและวิธีการวินิจฉัยปัญหาเกี่ยวกับตัวสะสมท่อดูด

ความล้มเหลวทั่วไป (เช่น กระสุนปืน ปัญหาการส่งคืนน้ำมัน การอุดตัน)

แม้ว่าตัวสะสมท่อดูดได้รับการออกแบบมาเพื่อปกป้องระบบ แต่ตัวสะสมนั้นก็อาจกลายเป็นจุดที่เสียหายได้ โดยเฉพาะอย่างยิ่งหากมีขนาดไม่ถูกต้อง ติดตั้งไม่ดี หรือไม่ได้รับการบำรุงรักษา ปัญหาที่พบบ่อย ได้แก่ การกัดกร่อนภายในที่ทำให้เกิดการรั่วไหล (โดยเฉพาะในการติดตั้งกลางแจ้ง) การอุดตันของช่องส่งคืนน้ำมัน (เนื่องจากเศษ ฟลักซ์บัดกรี หรือตะกรัน) การวางแนวที่ไม่เหมาะสมทำให้เกิดการรวมตัวของน้ำมันและการคืนตัวไม่ดี และตัวสะสมขนาดใหญ่เกินไปหรือน้อยเกินไป ส่งผลให้การป้องกันหรือประสิทธิภาพการทำงานลดลงไม่เพียงพอ ปัญหาเหล่านี้สามารถนำไปสู่การทาบของคอมเพรสเซอร์ ความอดอยากหรือการเจือจางของน้ำมัน การทำงานที่ไม่มีประสิทธิภาพ หรือแม้กระทั่งความล้มเหลวของคอมเพรสเซอร์เมื่อเวลาผ่านไป : :

• ช่องจ่ายน้ำมัน/สารทำความเย็นที่อุดตัน — สามารถดักจับน้ำมันหรือทำให้จ่ายกลับไม่ดี
• การกัดกร่อนหรือสนิมที่ทำให้เกิดการรั่วไหล โดยเฉพาะในสภาพแวดล้อมกลางแจ้งหรือที่ไม่มีการป้องกัน
• การวางแนวที่ไม่เหมาะสมหรือการติดตั้งไม่ดี - ทำให้เกิดการสั่นสะเทือน การสะสมของน้ำมัน หรือการแยกตัวไม่เพียงพอ
• ตัวสะสมขนาดใหญ่ — อาจเพิ่มฮิสเทรีซิสของระบบหรือทำให้เกิดความไร้ประสิทธิภาพ
• ตัวสะสมขนาดเล็ก — ไม่เพียงพอที่จะรองรับของเหลวไหลย้อนในกรณีที่เลวร้ายที่สุด ซึ่งเสี่ยงต่อความเสียหายของคอมเพรสเซอร์

เคล็ดลับการบำรุงรักษาเพื่อหลีกเลี่ยงความล้มเหลว

การบำรุงรักษาเชิงป้องกันและการตรวจสอบอย่างสม่ำเสมอสามารถลดความเสี่ยงของความล้มเหลวที่เกี่ยวข้องกับตัวสะสมได้อย่างมาก ซึ่งรวมถึงการตรวจสอบด้วยสายตาเป็นระยะเพื่อดูสัญญาณของสนิม การกัดกร่อน รอยบุบ หรือรอยรั่ว การตรวจสอบรูปแบบน้ำค้างแข็งหรือน้ำค้างแข็งที่ผิดปกติซึ่งอาจบ่งบอกถึงน้ำท่วมภายในหรือการกลายเป็นไอที่ไม่เหมาะสม ตรวจสอบความร้อนยวดยิ่งและแรงดันดูดเพื่อยืนยันการไหลของสารทำความเย็นที่ถูกต้อง และตรวจสอบให้แน่ใจว่าการติดตั้งและฉนวนของหม้อพักน้ำยังคงสภาพเดิมและเหมาะสม นอกจากนี้ แนวทางปฏิบัติที่ดีในการตรวจสอบช่องส่งคืนน้ำมันและตัวกรองภายใน โดยเฉพาะอย่างยิ่งหลังจากงานวางท่อหรือการบัดกรีในสนาม เพื่อให้แน่ใจว่าไม่มีการบัดกรีหรือเศษชิ้นส่วนใด ๆ เข้าไป : :

• ตรวจสอบเปลือกสะสมและการเชื่อมต่อว่ามีสนิม การกัดกร่อน หรือรอยรั่วหรือไม่
• ตรวจสอบแรงดันในการดูดและความร้อนยวดยิ่งเพื่อตรวจจับสัญญาณการกลับตัวของของเหลวหรือการกลายเป็นไอที่ไม่เหมาะสม
• หลังจากเดินท่อแล้ว ให้ตรวจสอบว่าไม่มีเศษหรือฟลักซ์บัดกรีอยู่ภายในหม้อสะสม
• ตรวจสอบให้แน่ใจว่าช่องจ่ายน้ำมันและตัวกรองภายในยังคงสะอาดและไม่อุดตัน
• ตรวจสอบส่วนรองรับการติดตั้งและฉนวนทุกปี โดยเฉพาะอย่างยิ่งสำหรับยูนิตกลางแจ้ง

คำถามที่พบบ่อย

จะเกิดอะไรขึ้นถ้าฉันไม่ใช้ตัวสะสมสายดูดในระบบ HVAC สายยาว

หากคุณละเว้นระบบดูดสะสมในระบบที่มีท่อดูดยาว โหลดที่แปรผัน หรือมีสารทำความเย็นไหลย้อน คุณจะมีความเสี่ยงสูงที่สารทำความเย็นเหลวจะเข้าไปในคอมเพรสเซอร์ โดยเฉพาะอย่างยิ่งในระหว่างรอบการละลายน้ำแข็ง การปิดระบบ/การเริ่มต้นระบบ หรือเมื่อสารทำความเย็นเคลื่อนตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ การทาของเหลวนี้อาจทำให้คอมเพรสเซอร์เสียหาย สูญเสียการหล่อลื่น แบริ่งขัดข้อง หรือคอมเพรสเซอร์เสียหายโดยสิ้นเชิง แม้ว่าระบบจะใช้ตัวรับสายของเหลวทำความเย็นย่อย แต่ก็ไม่ได้ป้องกันการไหลกลับของของเหลวฝั่งดูด การใช้ตัวสะสมท่อดูดที่มีขนาดเหมาะสมมักเป็นเพียงการป้องกันที่มีประสิทธิภาพในสภาวะดังกล่าว

ตัวสะสมท่อดูดสามารถอุดตันหรืออุดตันเมื่อเวลาผ่านไปได้หรือไม่? มีสัญญาณอะไรบ้าง?

ใช่ เมื่อเวลาผ่านไป ช่องจ่ายน้ำมันกลับ (หรือช่องสูบจ่ายภายใน) ของแอคคูมูเลเตอร์อาจอุดตันเนื่องจากอนุภาคของโลหะบัดกรี ตะกรัน เศษขยะ หรือตะกอน (โดยเฉพาะอย่างยิ่งหลังการวางท่อในสนามหรือการประสานที่ไม่ดี) เมื่อสิ่งนี้เกิดขึ้น น้ำมันอาจถูกจำกัด ส่งผลให้คอมเพรสเซอร์ขาดน้ำมัน หรือสารทำความเย็น/น้ำมันอาจสะสมอยู่ในหม้อสะสม สัญญาณของปัญหาดังกล่าว ได้แก่ เสียงคอมเพรสเซอร์ที่ผิดปกติ การหล่อลื่นลดลง แรงกดดันในการดูดที่ผันผวน การเกิดน้ำค้างแข็งหรือน้ำแข็งบนเปลือกสะสมพลังงาน หรือประสิทธิภาพการทำความเย็นต่ำ การตรวจสอบ การทำความสะอาด และการทำให้มั่นใจว่ามีตัวกรองหรือตัวกรองที่เหมาะสมเป็นประจำถือเป็นสิ่งสำคัญในการป้องกันปัญหาเหล่านี้

ฉันจะเลือกตัวสะสมท่อดูดที่เหมาะสมสำหรับระบบปั๊มความร้อนที่มีรอบการละลายน้ำแข็งบ่อยครั้งได้อย่างไร

สำหรับระบบปั๊มความร้อน โดยเฉพาะระบบที่มีรอบการละลายน้ำแข็งบ่อยครั้ง มีความผันผวนของโหลด หรือมีท่อดูดยาว การเลือกหม้อสะสมเกี่ยวข้องกับการพิจารณาของเหลวไหลย้อนในกรณีที่เลวร้ายที่สุด บวกกับการรับรองความสามารถในการคืนน้ำมันที่เพียงพอ ต้องการหม้อพักที่มีพิกัดเพื่อรองรับปริมาณสารทำความเย็นจำนวนมาก (มักจะ 50–100%) ของประจุสารทำความเย็นทั้งหมด โดยมีการออกแบบท่อ U ภายในที่แข็งแกร่ง ช่องที่มีการป้องกันหน้าจอ และความเข้ากันได้กับสารทำความเย็นและน้ำมันที่ใช้ นอกจากนี้ ตรวจสอบให้แน่ใจว่าได้วางตำแหน่งที่เหมาะสมใกล้กับตัวดูดคอมเพรสเซอร์ การติดตั้งที่ปลอดภัย และการวางแนวที่ถูกต้อง สำหรับระบบที่มีรอบการละลายน้ำแข็งหรือการอุ่นด้วยแก๊สร้อน ถังสะสมควรจะสามารถทำหน้าที่เป็นห้องเก็บสารทำความเย็นชั่วคราว และรับประกันการควบคุมการไหลกลับ แทนที่จะไหลย้อนกะทันหัน :
