เปลือก: ชิ้นส่วนโลหะแผ่นที่มีโครงสร้างทำจากแผ่นเหล็กคุณภาพสูง พื้นผิวทั้งหมดถูกฟอสเฟตด้วยไฟฟ้าสถิตและพ่นด้วยอุปกรณ์พ่นอัตโนมัตินำเข้าซึ่งมีความทนทานต่อการกัดกร่อนสูงและสามารถปรับให้เข้ากับสภาพแวดล้อมการใช้งานที่แตกต่างกัน
เพื่อให้มั่นใจถึงคุณภาพพื้นผิวที่ดีตลอดอายุการใช้งานของเครื่อง เปลือกอลูมิเนียมหรือสแตนเลสสามารถปรับแต่งได้ตามความต้องการของผู้ใช้
ถาดรองน้ำ: ออกแบบให้มีมุมเอียงเพื่อให้น้ำละลายน้ำแข็งไหลออกได้อย่างราบรื่น หลีกเลี่ยงน้ำลอย และป้องกันการสะสมน้ำในถาดรองน้ำ
ท่อแลกเปลี่ยนความร้อน: ท่อทองแดงเกลียวภายในที่มีฟันสูงสูงถูกเลือกเพื่อประสิทธิภาพการถ่ายเทความร้อนสูง
ครีบ: ใช้ครีบอลูมิเนียมที่ชอบน้ำแบบไซน์เวฟใหม่ล่าสุด ช่วยเพิ่มการรบกวนของอากาศ เพิ่มค่าสัมประสิทธิ์การถ่ายเทความร้อน และปรับปรุงประสิทธิภาพการถ่ายเทความร้อนอย่างมาก
แฟน: แรงดันคงที่สูง พัดลมไหลตามแนวแกนโรเตอร์ภายนอกกำลังสูงที่ปรับแต่งเป็นพิเศษ เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นสูง ประสิทธิภาพสูง ใช้พลังงานต่ำ กันน้ำและกันฝุ่น พร้อมประสิทธิภาพที่ยอดเยี่ยม โรงงานพัดลม
ก่อนหน้านี้ผ่านการทดสอบความสมดุลแบบคงที่และไดนามิก
การละลายน้ำแข็ง: ท่อทำความร้อนไฟฟ้าละลายน้ำแข็งสแตนเลสกำลังต่ำได้รับการคัดเลือกและจัดเรียงอย่างมีเอกลักษณ์และสมเหตุสมผล ด้วยความเร็วในการละลายน้ำแข็งที่รวดเร็วและการละลายน้ำแข็งอย่างละเอียด ขณะเดียวกันก็หลีกเลี่ยงการสูญเสียความร้อน
ยืดอายุการใช้งานของท่อความร้อนไฟฟ้า
กล่องแยกไฟฟ้า: กล่องรวมสัญญาณมีคุณสมบัติทนต่ออุณหภูมิต่ำ กันน้ำและกันฝุ่น มีสารหน่วงไฟสูง และติดตั้งไว้ที่ด้านหน้าเพื่อให้เดินสายและบำรุงรักษาได้ง่าย
ระยะห่างระหว่างครีบ: ระยะห่างมาตรฐานคือ 4.5 มม., 6 มม. และ 9 มม. ระยะห่างแผ่นที่ปรับแต่งได้ 12 มม. และ 18 มม. เพื่อตอบสนองความต้องการของผู้ใช้
ประเภทสารทำความเย็น: สามารถเลือกสารทำความเย็น R404A, R507A, R22, R134A, R407C และ R410A สามารถปรับแต่งตามความต้องการของผู้ใช้
เครื่องระเหย:
1. เค้าโครงมัดท่อที่เป็นเอกลักษณ์จะพิจารณาประเด็นสำคัญอย่างเต็มที่ เช่น การเปลี่ยนแปลงสถานะของสารทำความเย็น อัตราการไหล แรงดันตก และความสม่ำเสมอในการกระจายภายใต้สภาวะการระเหย ส่งผลให้ประสิทธิภาพการถ่ายเทความร้อนของเครื่องทำความเย็นพื้นผิวคอยล์เย็นสูงขึ้น
2. การออกแบบเครื่องแลกเปลี่ยนความร้อนที่มีประสิทธิภาพและกะทัดรัด พร้อมท่อแลกเปลี่ยนความร้อนแบบเกลียวภายในแบบเสริมรูปส้อม
3. ท่อแลกเปลี่ยนความร้อนและครีบอะลูมิเนียมที่ชอบน้ำได้รับการขยายทางกลไกเพื่อยึดท่อทองแดงกับแผ่นอะลูมิเนียมอย่างแน่นหนา เพื่อให้ได้ประสิทธิภาพการถ่ายเทความร้อนที่เหมาะสมที่สุด
4. ตัวแยกของเหลวและวงจรสารทำความเย็นของเครื่องระเหยได้รับการปรับปรุงเพื่อให้มั่นใจว่าการแลกเปลี่ยนความร้อนจะมีประสิทธิภาพสูงสุดในสภาพแวดล้อมการใช้งานที่แตกต่างกัน
5. การออกแบบที่เป็นเอกลักษณ์ของแผงเบี่ยงลมอยู่ใต้ตัวแลกเปลี่ยนความร้อนเพื่อป้องกันการลัดวงจรของอากาศ

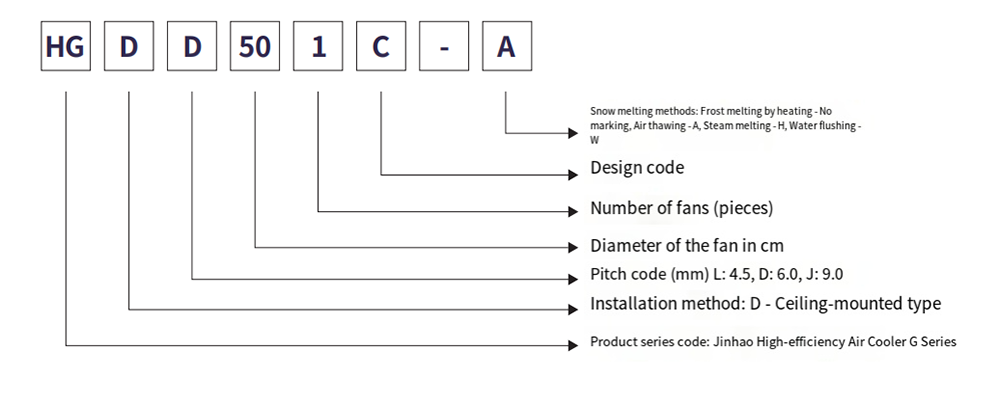

คำอธิบายรุ่น
ตารางพารามิเตอร์ทางเทคนิค (R404ก)
พารามิเตอร์ทางเทคนิคของเครื่องทำความเย็นแบบอากาศประสิทธิภาพสูงสำหรับเพดานฟรอสต์ไฟฟ้า
ระยะห่างฟิล์ม: 4.5 มม
| รุ่น | ความสามารถในการทำความเย็นกิโลวัตต์ | ปริมาณท่อ | พารามิเตอร์พัดลม | เครื่องทำความร้อนไฟฟ้าสโนว์เมล | |||||
| เอสซี1 | เอสซี2 | ตร.ม | จำนวนใบมีด x เส้นผ่านศูนย์กลาง | เพาเวอร์ ว | ปริมาณลม ลบ.ม./ชม | ช่วง ม | สาขาคอยล์ kW* | กระทะน้ำ kW*สาขา | |
| HชDล 501ค | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| HGDล501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| HGDล 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0.72*6 | 0.72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| HGDL602เอฟ | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| HGDL603เอฟ | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| HGDL633เอฟ | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1.03*14 | 1.03*4 |
ตารางพารามิเตอร์ทางเทคนิค (R404ก)
พารามิเตอร์ทางเทคนิคของเครื่องทำความเย็นแบบอากาศประสิทธิภาพสูงสำหรับเพดานฟรอสต์ไฟฟ้า
ระยะห่างฟิล์ม: 6.0 มม
| รุ่น | ความสามารถในการทำความเย็นกิโลวัตต์ | ปริมาณท่อ | พารามิเตอร์พัดลม | เครื่องทำความร้อนไฟฟ้าสโนว์เมล | ||||||
| เอสซี1 | เอสซี2 | Sค3 | ตร.ม | จำนวนใบมีด x เส้นผ่านศูนย์กลาง | เพาเวอร์ ว | ปริมาณลม ลบ.ม./ชม | ช่วง ม | สาขาคอยล์ kW* | ถาดรองน้ำ kW*สาขา | |
| HGDD501ค | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0.72*8 | 0.72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1.03*14 | 1.03*4 |
ตารางพารามิเตอร์ทางเทคนิค (R404ก)
พารามิเตอร์ทางเทคนิคของเครื่องทำความเย็นแบบอากาศประสิทธิภาพสูงสำหรับเพดานฟรอสต์ไฟฟ้า
ระยะห่างฟิล์ม: 9.0 มม
| รุ่น | ความสามารถในการทำความเย็นกิโลวัตต์ | ปริมาณท่อ | พารามิเตอร์พัดลม | เครื่องทำความร้อนไฟฟ้าสโนว์เมล | ||||||
| Sค3 | Sค4 | SC5 | ตร.ม | จำนวนใบมีด x เส้นผ่านศูนย์กลาง | เพาเวอร์ ว | ปริมาณลม ลบ.ม./ชม | ช่วง ม | สาขาคอยล์ kW* | ถาดรองน้ำ kW*สาขา | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0.72*8 | 0.72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1.03*14 | 1.03*4 |

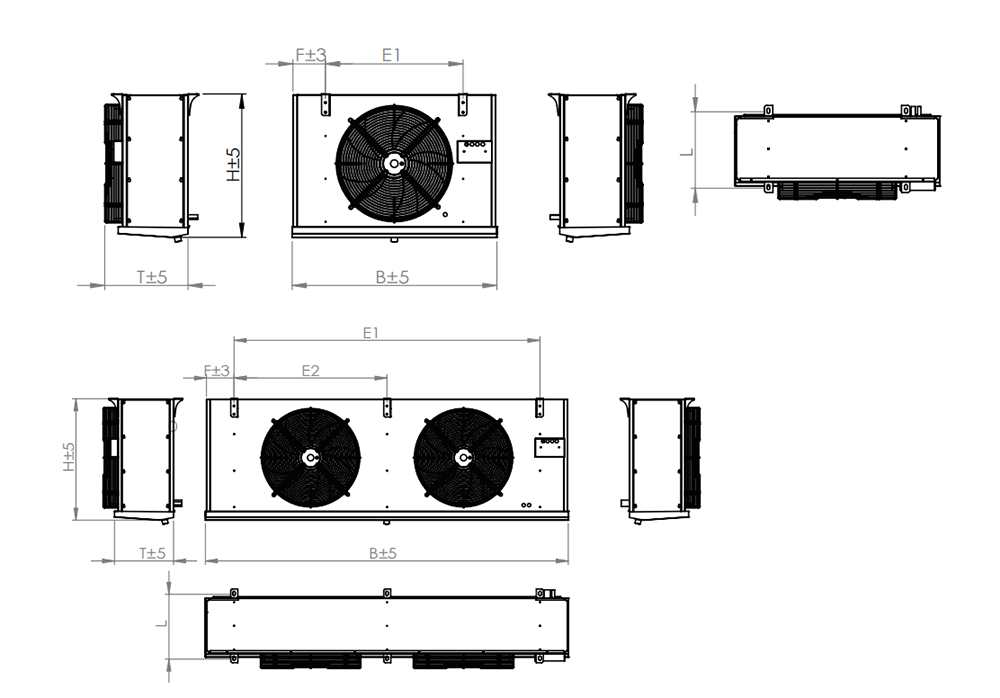

ลักษณะและขนาดการติดตั้ง
ลักษณะและขนาดการติดตั้ง of a high-efficiency electric frost ceiling air cooler
ระยะห่างฟิล์ม: 4.5 มม
| รุ่น | สเปค อินเตอร์เฟซ(มิลลิเมตร) | ขนาด บี*T*H | ขนาดการติดตั้ง | น้ำหนัก | มาร์กอัปแผนที่โครงร่าง | |||||
| ท่อเข้า/กลับ | การระบายน้ำ/(นิ้ว) | ยาวxกว้างxสูง(มม.) | L | E1 | E2 | E3 | F | ประวัติทางการแพทย์ | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | ก |
| HGDล501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | ก |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | ก |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | ก |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | บี |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | บี |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | บี |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | บี |
| HGDL602เอฟ | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | บี |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | บี |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | บี |
| HGDL603เอฟ | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633เอฟ | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
ลักษณะและขนาดการติดตั้ง
ลักษณะและขนาดการติดตั้ง of a high-efficiency electric frost ceiling air cooler
ระยะห่างฟิล์ม: 6.0 มม
| รุ่น | สเปค อินเตอร์เฟซ(มิลลิเมตร) | ขนาด บี*T*H | ขนาดการติดตั้ง | น้ำหนัก | มาร์กอัปแผนที่โครงร่าง | |||||
| ท่อเข้า/กลับ | การระบายน้ำ/(นิ้ว) | ยาวxกว้างxสูง(มม.) | L | E1 | E2 | E3 | F | ประวัติทางการแพทย์ | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | ก |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | บี |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | บี |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | บี |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | บี |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | บี |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | บี |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | บี |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
ลักษณะและขนาดการติดตั้ง
ลักษณะและขนาดการติดตั้ง of a high-efficiency electric frost ceiling air cooler
ระยะห่างฟิล์ม: 9.0 มม
| รุ่น | สเปค อินเตอร์เฟซ(มิลลิเมตร) | ขนาด บี*T*H | ขนาดการติดตั้ง | น้ำหนัก | มาร์กอัปแผนที่โครงร่าง | |||||
| ท่อเข้า/กลับ | การระบายน้ำ/(นิ้ว) | ยาวxกว้างxสูง(มม.) | L | E1 | E2 | E3 | F | ประวัติทางการแพทย์ | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | ก |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | บี |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | บี |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | บี |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | บี |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | บี |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | บี |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | บี |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
หมายเหตุ 1: มาตรฐานการออกแบบ:
| เงื่อนไขการถ่ายเทความร้อนมาตรฐาน | อุณหภูมิอากาศเข้า | อุณหภูมิการระเหย | อุณหภูมิสัมพัทธ์ | อุณหภูมิสัมพัทธ์ | ซุปเปอร์ฮีต |
| เอสซี1 | 10 ℃ | 0 ℃ | 85% | 1.35 | 6.5K |
| เอสซี2 | 0 ℃ | -8 ℃ | 85% | 1.15 | 5.2K |
| Sค3 | -18 ℃ | -25 ℃ | 95% | 1.05 | 4.6K |
| Sค4 | -25 ℃ | -31℃ | 95% | 1.01 | 3.9K |
| SC5 | -34℃ | -40 ℃ | 95% | 1.01 | 3.9K |
หมายเหตุ 2: ปัจจัยการแปลงสำหรับสารทำความเย็น
| สารทำความเย็น | สภาพการทำงาน | ร22 | R404A | อาร์507 | R134a |
| ปัจจัยการแก้ไข | เอสซี1 | 0.95 | 1 | 1 | 0.93 |
| ปัจจัยการแก้ไข | เอสซี2 | 0.95 | 1 | 1 | 0.91 |
| ปัจจัยการแก้ไข | Sค3 | 0.95 | 1 | 1 | 0.85 |
